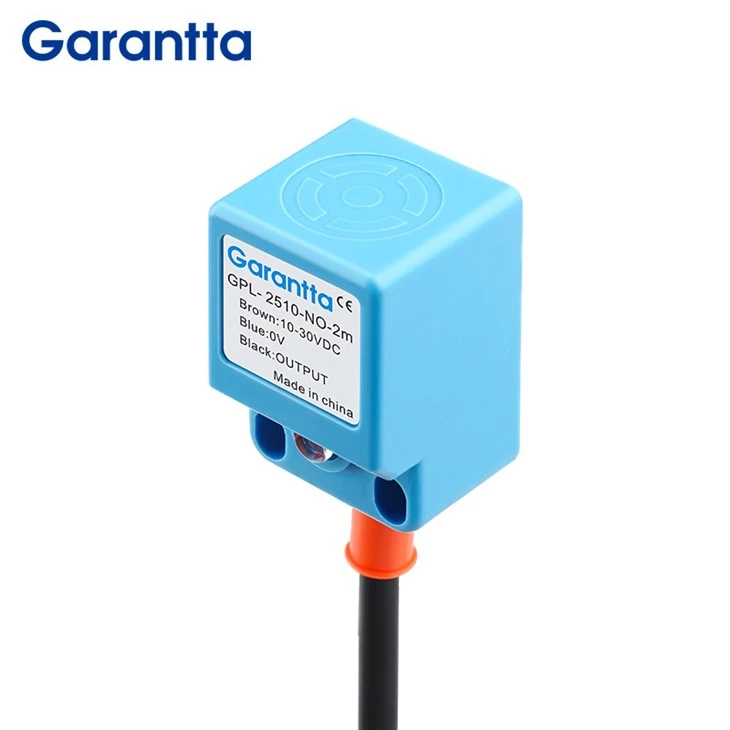

Senzorii de proximitate pătrați sunt utilizați pe scară largă în toate procesele de automatizare pentru detectare, poziționare, prezență, viteză, distanță, numărare și protecție limită. Modul de lucru fără contact și fără uzură al comutatoarelor de proximitate și al senzorilor de proximitate asigură durata de viață ultra-lungă a senzorilor, frecvență de comutare extrem de ridicată și precizie repetitivă și capabilități extrem de puternice de rezistență la șocuri, praf și apă (nivelul de protecție al întregii serii de produse este IP67) pentru a asigura fiabilitatea senzorilor și adaptabilitatea la mediu.
Caracteristica senzorului de proximitate pătrat
1. Performanță la costuri ridicate, este o piesă standard economică, potrivită pentru mediile industriale
2. Carcasă-din plastic de înaltă rezistență, grad de protecție IP67
3. IC special, performanță stabilă, durată lungă de viață
4. Fiabilitatea ridicată și structura compactă permit o detectare precisă, aproape că nu va cauza niciun timp de nefuncționare
5. Suprafața de montare universală poate fi ușor integrată și înlocuită în mașinile și echipamentele existente
6. Răspuns rapid, capacitate bună anti-interferențe, stabilitate puternică
7. Design cu consum redus de energie, cost redus de întreținere
Avantajele senzorului de proximitate pătrat
◆ Cu protecție la scurtcircuit, protecție la inversarea polarității, protecție la suprasarcină (DC)
◆ Durată lungă de viață și fiabilitate ridicată
◆ Afișajul LED roșu poate verifica starea de ieșire a senzorului
◆ Economic și ușor de operat
◆ Utilizat pe scară largă, poate înlocui micro-întrerupătoarele mici și întrerupătoarele de limită
◆ Structura plană poate fi instalată în spații înguste
FAQ
Î: 4 pași pentru a selecta cu precizie senzorul de proximitate pătrat al comutatorului inductiv
1. Materialul obiectului testat
În primul rând, determinați materialul obiectului testat. Dacă materialul este metal, pot fi testate atât tipurile capacitive, cât și cele inductive, în timp ce tipurile ne-metalice trebuie selectate ca tipuri capacitive.
2. Influența materialului asupra distanței de detectare
Alegeți un senzor cu o gamă adecvată în funcție de cerințele privind distanța de detectare și acordați atenție influenței diferitelor materiale asupra distanței de detectare a senzorului. De exemplu, pentru senzorul de proximitate pătrat inductiv, luați în considerare factorul de atenuare al materialului, iar pentru senzorii capacitivi, luați în considerare influența constantei dielectrice a materialului.
Alte aspecte, cum ar fi selectarea senzorilor cu forme și dimensiuni adecvate în funcție de site, sunt de obicei văzute după cum urmează:
① Forma aspectului: circular, pătrat, tip canelură;
② Obiecte testate: fier, oțel, cupru, aluminiu, plastic, apă, hârtie etc.;
③ Sursa de alimentare de lucru: DC, AC, AC/DC universal;
④ Forma de ieșire: normal deschis (NO), normal închis (NC);
⑤ Mod de ieșire: două-fire, trei-fire (NPN, PNP);
⑥ Metode de instalare: ecranat, neecranat;
⑦ Metode de cablare: tip cablu-ieșire, tip-conectare, tip-releu conectat;
⑧ Frecvența de răspuns: Câte obiecte trebuie detectate pe secundă
Pentru cerințe speciale cauzate de impactul asupra mediului, este necesar să alegeți modele speciale, cum ar fi tipul de penetrare a metalului, rezistența la temperaturi ridicate, detectarea nivelului de lichid în conductă și carcasa rezistentă la coroziune-.
Tag-uri populare: senzor de proximitate pătrat, China producători de senzori de proximitate pătrat, furnizori, fabrică, Senzori fotomicroComutator de proximitate subacvaticăTermocuple de tip k pentru regulatorul de temperaturăTermocuple în stil kComutator de limită și comutator de proximitateSenzor de curent inductiv
Specificații senzor inductiv de tip pătrat
| Model | Distanța de detectare | Setați distanța | Diferenţial de mişcare | NPN/PNP | Mod de operare | Substanță de testare standard | Tensiune de alimentare | Curent de consum | Încărca | Tensiune reziduala | Frecvența de comutare | Circuit de protectie | Temperatura mediului ambiant | Umiditatea mediului ambiant | Grad de protectie |
| GPL-0802-NO-2m | 2,5 mm | 0-1,8 mm | Pe o distanță de detectare de 10%. | NPN | deschis în mod normal | Oțel moale (ST37) | sub 10-30VDC | sub 8mA | sub 100mA | sub 1V | 1,2KHz | Protectie inversa polaritatii iesirii, protectie inversa polaritatii sursei de alimentare, absorbtie la supratensiune, protectie la scurtcircuit | -25-70 de grade | 35%~95%RH | IP67 |
| GPL-0802-NC-2m | închidere normală | ||||||||||||||
| GPL-0902-NO-2m | deschis în mod normal | ||||||||||||||
| GPL-0902-NC-2m | închidere normală | ||||||||||||||
| GPL-1204-NO-2m | 4mm | 0-3,2 mm | NPN | deschis în mod normal | 1KHz | ||||||||||
| GPL-1204-NC-2m | închidere normală | ||||||||||||||
| GPL-1204-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-1204-PC-2m | închidere normală | ||||||||||||||
| GPL-1705-NO-2m | 5 mm | 0-4mm | Pe o distanță de detectare de 10%. | NPN | deschis în mod normal | Oțel moale (ST37) | sub 10-30VDC | sub 8mA | sub 100mA | sub 1V | 1KHz | Protectie inversa polaritatii iesirii, protectie inversa polaritatii sursei de alimentare, absorbtie la supratensiune, protectie la scurtcircuit | -25-70 de grade | 35%~95%RH | IP67 |
| GPL-1705-NC-2m | închidere normală | ||||||||||||||
| GPL-1705-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-1705-PC-2m | închidere normală | ||||||||||||||
| GPL-1805-NO-2m | NPN | deschis în mod normal | |||||||||||||
| GPL-1805-NC-2m | închidere normală | ||||||||||||||
| GPL-1805-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-1805-PC-2m | închidere normală | ||||||||||||||
| GPL-2510-NO-2m | 10 mm | 0-8mm | Pe o distanță de detectare de 10%. | NPN | deschis în mod normal | Oțel moale (ST37) | sub 10-30VDC | sub 8mA | sub 100mA | sub 1V | 800 Hz | Protectie inversa polaritatii iesirii, protectie inversa polaritatii sursei de alimentare, absorbtie la supratensiune, protectie la scurtcircuit | -25-70 de grade | 35%~95%RH | IP67 |
| GPL-2510-NC-2m | închidere normală | ||||||||||||||
| GPL-2510-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-2510-PC-2m | închidere normală | ||||||||||||||
| GPL-3010-NO-2m | NPN | deschis în mod normal | |||||||||||||
| GPL-3010-NC-2m | închidere normală | ||||||||||||||
| GPL-3010-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-3010-PC-2m | închidere normală | ||||||||||||||
| GPL-4020-NO-2m | 20 mm | 0-16 mm | Pe o distanță de detectare de 10%. | NPN | deschis în mod normal | Oțel moale (ST37) | sub 10-30VDC | sub 8mA | sub 100mA | sub 1V | 400 Hz | Protectie inversa polaritatii iesirii, protectie inversa polaritatii sursei de alimentare, absorbtie la supratensiune, protectie la scurtcircuit | -25-70 de grade | 35%~95%RH | IP67 |
| GPL-4020-NC-2m | închidere normală | ||||||||||||||
| GPL-4020-PO-2m | PNP | deschis în mod normal | |||||||||||||
| GPL-4020-PC-2m | închidere normală |
